绝热低温储罐分为真空粉末绝热型和常压粉末绝热型。所谓粉末绝热，就是利用低热导率的粉末、纤维或泡沫材料来减少热量传入，分两种形式：一种是在大气压下应用普通粉末绝热(堆积绝热)，绝热层较厚，并充入干燥氮气维持正压，以防止水分进入和冷凝， 低可时适用于液氮温度以上；另一种真空粉末绝热，即对填装粉末的空间抽真空，减少了气体传热，同时粉末颗粒也削弱辐射传热，使绝热效果 好。

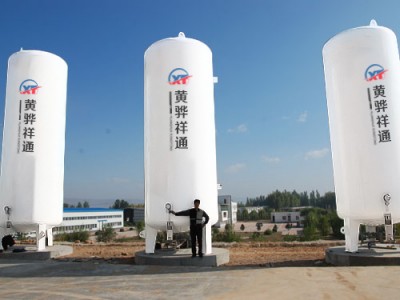

真空粉末贮槽为双层圆筒结构、内筒及其配管均用奥氏体不锈钢制造，外壳用碳钢制造，夹层充满膨胀珍珠岩(又称珠光砂)同时设置了经过特殊处理的吸附剂，并抽成高真空度(0.5～6Pa)，容量为200m3以下。工作压力较高，槽外有气化器，既可使槽内升压便于充车，又可直接送出压力气。按用途可分为固定式和运输式两种，固定式主要用于低温液体的贮存，它安装在低温液体的生产地、使用点或供应站；运输式将低温液体从生产地或供应站运往使用点，常有陆运、水运等形式，他们分别称为槽车、拖车及槽船。
常压粉末贮槽为平底双层结构，内胆由不锈钢制造，外壳由碳钢制造，内胆装介质，内胆与外壳间的夹层形成一个保冷空间，内胆外壳均为平底结构，罐顶为球缺形。内胆与外壳底部间用泡沫玻璃砖绝热，夹层用珠光砂绝热，外壳设有旋转盘梯，槽顶有操作平台和 护栏。容量为200m3以上，国内 大做到2000m3，与相比差距甚远。工作压力较低，34KPa∽40Kpa左右，充装靠液体泵或液位差，也可作为氧气调峰供气用，当制氧机短暂停车或氧压低时投用，经泵加压后通过汽化器汽化送入管网供客户使用。
LNG储罐的保冷设计和无损检测技术应用一、LNG储罐的保冷设计
LNG储罐保冷设计的目的是满足工艺生产要求，保持和发挥生产能力，减少冷损，节约能源，防止储罐外壁表面凝露，改变工作环境。低温储罐保冷结构先要考虑储存低温液体的保冷隔热性，针对不同的存储条件，而相应采用不同的结构和保温材料。
对于储罐顶部的保冷设计，因保冷材料覆盖在内罐吊顶之上，无需承受设备和蒸发气体的压力(仅承受保温材料自身的重量)<，保冷材料应具有导热系数低、密度小的特点。低温天然气储罐内罐顶上部为玻璃棉，保冷厚度为500mm，分5层铺设安装，较上面一层玻璃棉外侧带铝箔，以防止膨胀珍珠岩或其他杂质通过缝隙进入内罐。
内外壁夹层选择膨胀珍珠岩为保冷材料，侧壁保冷因采用膨胀珍珠岩。充注低温液体的储罐降温后，内罐收缩会使得储罐侧壁上部及边缘区域填充的膨胀珍珠岩不足，而低温储罐在预冷后无法二次充填膨胀珍珠岩。为防止湿空气进入，采用在储罐内罐的外壁增加一层弹性保温玻璃纤维毡的方法，可避免珍珠岩的二次填充，并减小珍珠岩对内罐壁的压力。
液化天然气储罐底部保冷材料和保冷结构设计，不但要保证将储罐的冷损降至较小，而且保冷材料抗压强度还要能承受内罐、低温液体的总重量和气相压力。在20000m³低温储罐设计和建造中，根据储罐底部各个部位承受的压力不同及较大限度降低冷损失率的原则，将底部隔热保温结构分成承压圈和中心环两部分，并采用不同的保冷材料。承压圈是承受内罐重量的主要构件，对其强度要求相对较高，因此采用混凝土与玻璃砖的复合结构作为承压圈保冷材料。对于底部中心部分，单独使用玻璃砖即可满足其强度及保冷的设计要求。
二、LNG储罐无损检测技术应用
1、要与破坏性检测相配合
由于无损检测具有的局限性，并不是所有需要测试的项目和指标都能进行无损检测，某些试验只能采用破坏性检测，因此，目前无损检测还不能完全代替破坏性检测。也就是说，对一盒工件、材料和机器设备的评价，把无损检测的结果与破坏性检测的结果互相对比和配合，才能做出准确的评定。
2、选用恰当的时机
在选用无损检测技术时，应先认清无损检测的目的，根据检测目的确定实施无损检测技术的恰当时机。例如，要检查高强钢焊接缝有无延迟裂纹，无损检测实施的时机，就应该安排在焊接完成24小时后进行；要检查热处理工艺是否正确，就应将无损检测实施时机放在热处理之后进行。因此，在利用无损检测技术的时候，也要科学地选用实施无损检测的恰当时机，这样才能确保顺利地完成此次检测，正确地评价被检物的产品品质。
3、选用适当的无损检测方法
众所周知，每种无损检测方法均具有局限性，不能适用于所有工件和缺陷。为了提高天然气储罐检测结果的可靠性，根据被检件的特点选择适宜的检测方法。为了提高检测的可靠性，在物件进行检测前，要先判断被检物的性质、结构、材质和尺寸，然后判断被检物产生缺陷的种类和位置，分析缺陷产生的方向。这样才能保证选用恰当的检测技术。根据以上各种情况进行综合分析，然后根据无损检测方法各自的特点选择较合适的检测方法。只有这样，无损检测方法的选择和应用才会是正确的、合理的。
